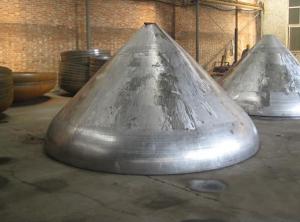

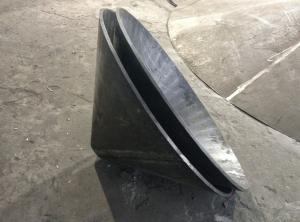

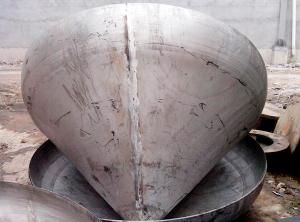

锥形封头 锥形封头
详细说明:

封头是容器的一个部件(如下图)根据几何形状的不同,可分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种,其中球形 、椭圆形、碟形、球冠型封头又统称为凸形封头。在焊接上分为对焊封头,承插焊封头。用于各种容器设备,如储罐、换热器、塔、反应釜、锅炉和分离设备等。材质有碳钢(A3、20#、Q235、Q345B、16Mn等)、不锈钢(304、321、304L、316、316L等)、合金钢(15Mo3 15CrMoV 35CrMoV 45CrMo )、铝、钛、铜、镍及镍合金等。

无折边锥形封头详细介绍
   1. 锥体大端
   锥体大端与圆筒连接时,应按以下步骤确定连接处锥壳大端的厚度:
确定锥壳大端连接处的加强图
   a. 以p/([s]tj)与半顶角a的值,查确定锥壳大端连接处的加强图:当其交点位于曲线之上方时,不必局部加强;当其交点位于曲线下方时,则需要局部加强。
   b. 无需加强时,锥体大端壁厚按式(4-36)计算
   c. 需要增加厚度予以加强时,则应在锥壳与圆筒之间设置加强段,锥壳和圆筒加强段厚度须相同,加强段计算壁厚按式(4-37)计算(4-37)式中 Q-应力增值系数,与p/([s]tj)与a值有关,由锥壳大端连接处的Q值图查出,锥壳大端连接处的Q值图中间值用内插法。加强区长度,锥壳加强段的长度L1不应小于;圆筒加强段的长度L不应小于。
   2. 锥体小端
   锥体小端与圆筒连接时,小端锥壁厚设计:以p/([s]tj)与半顶角a的值,查确定锥壳小端连接处的加强图,锥壳小端连接处的Q值图当其交点位于曲线之上方时,不必局部加强。计算壁厚d的计算同大端。当其交点位于图中曲线下方时,则需要局部加强。其计算壁厚的公式为式中 Dis-锥体小端内直径,mm; Q-应力增值系数,由确定锥壳小端连接处的Q值图查出。 在任何情况下,加强段的厚度不得小于相连接的锥壳厚度。锥壳加强段的长度L1不应小于;圆筒加强段的长度L不应小于。
